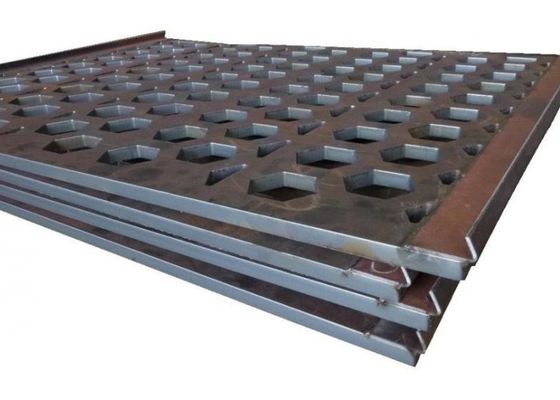

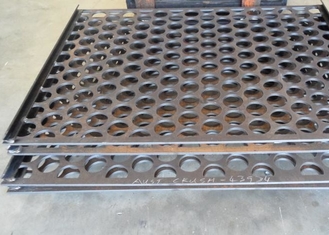

NM300 โลหะ โลหะพังแผ่นกรอง โลหะไร้สแตนเลสม้วนเย็นแผ่นที่มีรูปรูกลม

Punch Plate Meshเป็นวัสดุคัดกรองหลักในหินบด ยังใช้สำหรับการคัดกรองหนังศีรษะ พวกเขาจะทนต่อการคัดกรองที่หยาบและหนักและนานกว่าการคัดกรองอื่น ๆ ส่วนใหญ่ ผลิตภัณฑ์กำลังเรียกร้องสภาพแวดล้อม


1. หน้าจอสั่นพรุน - มาตรฐาน
ปริมาณ - ระบุจำนวนแผ่นหน้าจอที่มีรูพรุนที่มีความหนาเท่ากันความกว้างความยาวการเจาะและแท่ง

2. ความหนา - ระบุเป็นนิ้วหรือหมายเลขเกจ

● 1. เหล็ก - ใช้ US STD Ga. Table.

● 2. สแตนเลส - ใช้ US STD Ga. Table.

● 3. Monel - ใช้ US STD Ga. Table.

● 4. ทองเหลือง, ทองแดง, Muntz Metal & Aluminum -use B&S Ga. ตาราง

3. ประเภทโลหะ - ระบุชนิดของโลหะที่ต้องการ แผ่นเหล็ก: อย่างน้อย. 20 C และอย่างน้อย. 40 mN จะต้องใช้ แผ่นเหล็กต่อต้านรอยขีดข่วน (AR) นาที จาก. 35 C และ A MIN 1.20 ล้าน

4. ความกว้าง - "ความกว้าง" คือมิติที่มุมขวาไปยังการไหลของวัสดุ ระบุความกว้างโดยรวม หากจำเป็นต้องมีหน้าแปลนตะขอให้ระบุ: "ความกว้าง (วัดนอกหน้าแปลนตะขอ)" ความอดทนของความกว้าง: บวก 0 "ลบ 1/4"

5. ความยาว - "ความยาว" คือมิติของแผ่นหน้าจอพรุนที่ขนานกับการไหลของวัสดุที่ถูกคัดกรอง ระบุความยาวโดยรวม ความอดทนของความยาวหน้าจอ: บวก 0 "ลบ 1/4"

6. ขนาดและรูปร่างของการเจาะ - คลิกที่นี่สำหรับการเจาะรูที่มีอยู่

7. การจัดเรียงของการเจาะ - การจัดเรียงที่เดินโซเซ (600 รูปแบบ) เป็นมาตรฐาน การเจาะรูมักถูกเซไปในทิศทางของการไหลของวัสดุที่ถูกคัดกรอง

8. บาร์ - "บาร์" เป็นโลหะระหว่างการเจาะรูและวัด ณ จุดที่การเจาะอยู่ใกล้ที่สุด ระบุความกว้างของบาร์

9. วิธีการติดแผ่นหน้าจอพรุนกับหน้าจอสั่น:

● 1. หน้าแปลนตะขอ - สำหรับหน้าจอสั่นสะเทือนแบบ "ความตึงเครียด" มาตรฐานระบุ "หน้าแปลนตะขอ" (คลิกที่นี่)

● 2. ติดกับเฟรมของหน้าจอสั่น - ถ้า

● 3. แผ่นหน้าจอที่มีรูพรุนจะต้องวางให้ส่งภาพร่างแสดงตำแหน่งขนาดและประเภทของรูสลัก

● 4. ยังระบุความกว้างของระยะขอบว่างที่ด้านข้างและปลายของแผ่นหน้าจอที่มีรูพรุน

10. หน้าจอที่สวมมงกุฎ - หากแผ่นหน้าจอจะ "สวมมงกุฎ" ระบุปริมาณของมงกุฎที่วัดที่กึ่งกลาง เว้นแต่จะระบุไว้เป็นอย่างอื่นมงกุฎมาตรฐานสำหรับหน้าจอ 1/16 "หนาและหนักกว่าจะได้รับการตกแต่งดังนี้: สำหรับมงกุฎกว้าง 3 'หรือ 4' ที่กว้าง -1/2" มงกุฎ สำหรับหน้าจอที่สั่นสะเทือนขนาด 5 '-3/4 "มงกุฎสำหรับหน้าจอที่มีการสั่นสะเทือนกว้าง 6' และมงกุฎที่กว้างขึ้น -1"

11. ข้อมูลอื่น ๆ :

● 1. สำหรับการเจาะรูแบบ slotted - ระบุว่ามิติยาวของสล็อตนั้นขนานกับความกว้างหรือความยาวของแผ่นหน้าจอพรุนหรือไม่

● 2. หากหน้าจอเป็น "ลูกฟูก" เพื่อแจกจ่ายหรือชะลอการไหลของวัสดุดังนั้นระบุ

● 3. สำหรับหน้าจอที่ต้องการ "แถบลื่นไถล" เพื่อหนังศีรษะปิดวัสดุขนาดใหญ่ระบุขนาดบาร์และที่ตั้ง รวมถึง Make, Model และขนาดของเครื่องสั่น

12. บาร์แคลมป์ (บอร์ดกระโปรง) - สามารถจัดหาเป็นรายการมาตรฐานหรือกำหนดเองตามความต้องการของคุณโดยมีหรือไม่มีรูกลมหรือสี่เหลี่ยม

วัสดุ:

เราสามารถนำเสนอจานหมัดที่หลากหลายไม่ว่าจะเป็นแบบต่อยหรือพลาสมาในเหล็กกล้าอ่อนและสแตนเลส

ประเภทขอบ:

รอยเชื่อมไร้รอยต่อกับแผ่นเหล็กอ่อนขนาด 45/60 องศาพับหรือแผ่นสแตนเลส

หน้าจอหมุนที่มีรูพรุน - มาตรฐาน
ปริมาณ - ระบุจำนวนส่วนหน้าจอที่จำเป็น (ดูภาพประกอบด้านบน)

ความหนา - ระบุเป็นนิ้วหรือหมายเลขเกจ

เหล็ก - US Std Ga. ตารางแก้ไข 11/42

Monel - US std Ga. ตาราง

สแตนเลส - US Std Ga. ตาราง

ทองเหลือง, Muntz, อลูมิเนียม - B&S Ga.

ประเภทโลหะ - ระบุชนิดของโลหะที่ต้องการ แผ่นเหล็ก: อย่างน้อย. 20 C และอย่างน้อย. 40 mN จะต้องใช้ แผ่นเหล็กต่อต้านรอยขีดข่วน (AR): A นาที จาก. 35 C และ A MIN 1.20 ล้าน

เส้นผ่านศูนย์กลาง - ระบุเส้นผ่านศูนย์กลางภายนอกที่แน่นอนหรือเส้นผ่านศูนย์กลางด้านในที่แน่นอนของส่วนหน้าจอพรุนเป็นนิ้ว

ความยาว - ระบุความยาวของส่วนหน้าจอ (ดูภาพประกอบด้านบน) ความอดทนของความยาวของหน้าจอ: บวก 0 "ลบ 1/4"

ขนาดและรูปร่างที่มีรูพรุน - ดูหน้า 4 สำหรับการเจาะรูที่มีอยู่

การจัดเรียงของการเจาะ - การจัดเรียงที่เดินโซเซ (600 รูปแบบ) เป็นมาตรฐานสำหรับแผ่นหน้าจอพรุนเมื่อใช้บนหน้าจอหมุน

บาร์ - "บาร์" เป็นโลหะระหว่างการเจาะรูและวัด ณ จุดที่การเจาะอยู่ใกล้ที่สุด ระบุความกว้างของบาร์

กลุ่ม - ระบุจำนวนเซ็กเมนต์ในแต่ละส่วน (ดูภาพประกอบด้านบน)

วิธีการประกอบส่วนแผ่นหน้าจอพรุนเพื่อทำส่วนและ/หรือกระบอกสูบ

ข้อต่อก้น - ไม่ยึด

ข้อต่อก้น - คลิปมาตรฐาน

ข้อต่อก้น - สายรัดมาตรฐาน

ข้อต่อตัก -Std ข้อต่อรอบคือ 11/2 "ถึง 2" (รอบขั้นต่ำ 11/2 ")

ข้อมูลอื่น ๆ - หากจำเป็นต้องมีรูโบลต์สำหรับการติดตั้งเฟรมหรือระยะขอบเฉพาะให้ส่งร่าง

หากจำเป็นต้องมีการเจาะรูสล็อตและการจัดเรียงของสล็อตเป็นสิ่งสำคัญให้ระบุว่ามิติยาวของช่องนั้นขนานกับความยาวของส่วนหน้าจอหรือขนานกับเส้นรอบวงของส่วนหน้าจอ
