ASTM A36 สแตนดาร์ดสแตนเลอร์ แผ่นกรีต WB325/2 สแตนเลส

แผงตะแกรงเหล็กมาตรฐาน ASTM A36 WB325/2 ชุบสังกะสี

ตะแกรงเหล็กเป็นส่วนประกอบโครงสร้างที่สำคัญของอาคารหลายหลัง โดยเฉพาะในพื้นที่เชิงพาณิชย์และอุตสาหกรรม ตะแกรงเหล็กได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีแรงกระแทกและรับน้ำหนักสูง เช่น ทางเดิน บันได ชานชาลา และชั้นลอย ตะแกรงเหล็กมีความปลอดภัยกว่า มีอายุการใช้งานยาวนานกว่า และดูดีกว่าตัวเลือกอื่นๆ ที่ใช้ใต้ฝ่าเท้าสำหรับพื้นที่อุตสาหกรรมและเชิงพาณิชย์
หากคุณต้องการตะแกรงเหล็ก โปรดติดต่อเรา

ตะแกรงเหล็กอาบสังกะสีแบบ DIP ร้อนมีตะแกรงเหล็กสามประเภท ได้แก่ ตะแกรงเหล็กสไตล์ธรรมดา ตะแกรงเหล็กสไตล์หยัก และตะแกรงเหล็กประเภท I Bar

ตะแกรงเหล็กเหล่านี้ใช้กันอย่างแพร่หลายในแพลตฟอร์มโครงสร้างเหล็ก บันได ทางเท้า ระบบระบายน้ำ และฝาปิดบ่อน้ำ เป็นต้น เราสามารถออกแบบและผลิตตะแกรงเหล็กมาตรฐานและรูปทรงที่กำหนดเองได้ตามความต้องการของลูกค้า

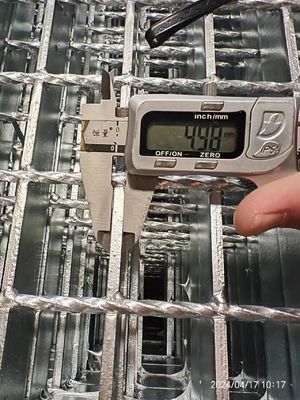

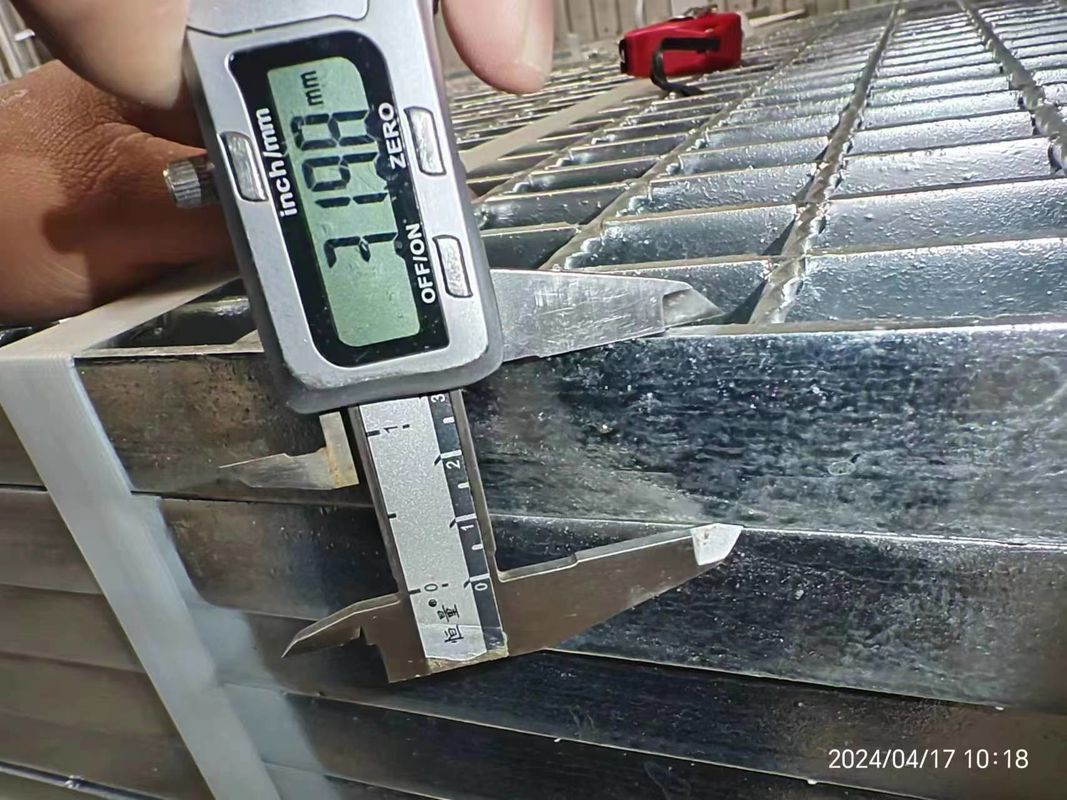

-แผงตะแกรงเหล็ก WB325/2 ชุบสังกะสี ผลิตตามมาตรฐาน ASTM A36

ขนาด : กว้าง 1500มม. ยาว 6000มม.
ขนาดแท่งลูกปืน (สูง x หนา) : 32x5มม.
ระยะห่างระหว่างแท่งลูกปืน: 40มม.
ระยะห่างระหว่างคานขวาง: 50มม.

แผงตะแกรงเหล็กอ่อนมาตรฐาน 6ม. × 1ม.

• ขนาด:แผงขนาด 6ม. × 1ม.
• ขนาดสนาม:30 มม. × 50 มม.
• แท่งรับน้ำหนัก:30 มม. ×3 มม.
• คานขวาง:15 มม. × 3 มม.
• การเคลือบผิว:ชุบสังกะสีแบบจุ่มร้อนลึก 85 ไมครอน
• พร้อมแคลมป์ยึดทุกชนิด

ตะแกรงสังกะสี หน้ากว้าง 6ม.×1ม. 25×5มม.

• การตีขึ้นรูปด้วยไฟฟ้า – การบิดลวด
• ตาข่าย Galva 30 × 94 ความลึก 70 ไมครอน

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อน - B404/41/50SG

• B404/41/50SG ปลายเปิด
• BB: 40 × 4 มม., CB: บิด 6 มม., ตาข่าย: 41.275 × 50 มม.
• แผงหน้าปัด:5850 × 913 มม.
• หยัก.

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อน - B355/41/50SG

• B355/41/50SG ปลายเปิด
• BB:35 × 5 มม., CB: บิด 6 มม., ตาข่าย: 41.275 × 50 มม.
• แผงหน้าปัด:5850 × 913 มม.
• หยัก.

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อน - B354/41/50SG

• B354/41/50SG ปลายเปิด
• BB:35 × 4 มม., CB: บิด 6 มม., ตาข่าย: 41.275 × 50 มม.
• แผงหน้าปัด:5850 × 913 มม.
• หยัก.

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อน - B254/41/50SG

• B254/41/50SG ปลายเปิด
• BB:25 × 4 มม., CB: บิด 6 มม., ตาข่าย: 41.275 × 50 มม.
• แผงหน้าปัด:5850 × 913 มม.
• หยัก.

ตะแกรงกันลื่น CS 50 mm × 5 mm 8 mm
ตะแกรงกันลื่นบนพื้นผิว (anti-skid) วัสดุเหล็กกล้าคาร์บอน มาตรฐานวัสดุ ASTM A 1011 CS TYPE B, TYPE G2 มาตรฐานการผลิต ANSI/NAA MM 531 ขนาดแผ่น (สูง × หนา) 50 มม. × 5 มม. ขนาดตะแกรง (กว้าง × ยาว) 910 มม. × 3050 มม. ระยะห่างระหว่างแผ่น 30 มม. ระยะห่างระหว่างแท่ง 50 มม. เส้นผ่านศูนย์กลางแท่ง 8 มม. เคลือบด้วยสังกะสี/แคล 600gzn/ม.², ASTM 123.

ตะแกรงเหล็กฉีก ASTM A36 กว้าง 600 มม. × ยาว 6 ม.

• ขนาด:เหล็กแบน หนา 40 × 5 มม. (ชนิดไม่มีหยัก) พร้อมเหล็กขวางแบบมาตรฐาน
• ขว้าง:30 × 100 มม.
• ระดับ:ตามมาตรฐาน ASTM A36
• เสร็จ:ชุบสังกะสีแบบจุ่มร้อน 80 ไมครอน

ตะแกรง GI รู 110 มม. × 45 มม.

• ขนาด:ความหนาของแท่งแบน 25 มม. × 2.50 มม.
• ขนาดรู:110 มม. × 45 มม.
• ความกว้างมาตรฐาน:900 มม.
• ความยาว:5,950 มม.
• น้ำหนัก:68 กก./ตร.ม.

ตะแกรงเหล็กชุบสังกะสีจุ่มร้อน Q235

• สเปค:ตะแกรงเหล็กตัว I ขนาด 508 มม.(กว้าง) × 995 มม.(ยาว) วัสดุ Q235
• ความสูงของแท่งลูกปืน:ความยาว 55 มม. × 494 มม.
• ระยะพิทช์ของแท่งลูกปืน:35.3 มม.
• แท่งรับน้ำหนัก:7 มม. (บนและปลาย) / 4 มม. (ส่วนท้อง)
• เหล็กเส้นขวาง 8 มม. × 8 มม. × ยาว 995 มม. ระยะห่างจากศูนย์กลาง 100 มม. จำนวน 5 ชิ้น/ตะแกรง
• แผ่นปลายแท่งแบน 7 มม. × 55 มม. (สูง) × ยาว 995 มม.
• การชุบสังกะสีแบบจุ่มร้อน
• บรรจุภัณฑ์:มัดรวม/พาเลทไม้

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อนแบบหยักตามมาตรฐาน BS 4592

• STM-GSGR-001.
• ชุบสังกะสีแบบจุ่มร้อนแบบหยักตามมาตรฐาน BS 4592
• ขนาด 19 ฟุต × 3 ฟุต ลวดลายสี่เหลี่ยมผืนผ้า มีคานไขว้บิดเป็นรูปหกเหลี่ยมหรือสี่เหลี่ยมจัตุรัส
• ขนาดของแท่งลูกปืน :หยักขนาด 40 มม. × 5 มม.
• ระยะห่างระหว่างแท่งรับน้ำหนัก:30 มม. เชื่อมต่อด้วยแท่งเกลียวหกเหลี่ยมขนาด 8 มม. ทุกๆ 100 มม.
• พื้นผิวด้านบนของแท่งรับลูกปืนจะต้องมีลักษณะเป็นหยัก
• แผงตะแกรงจะต้องชุบสังกะสีแบบจุ่มร้อนอย่างน้อย 460 กรัม/ตรม.²-
• ตะแกรงเหมาะสำหรับช่วงสูงสุด 67" สำหรับการเบี่ยงเบน 1/4" ภายใต้การทำงานที่สม่ำเสมอภายใต้ภาระ 6.6 kn/m²-
• แท่งตะแกรงจะต้องมีปลายปิด

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อน ผิวเรียบ

• ขนาด:กว้าง 100ซม. × ยาว 160ซม.
• ตะแกรงเหล็ก
• พื้นผิวเรียบ มีแถบทั้งสองด้าน
• ขนาดแท่งแบน:25 มม. × 5 มม.
• ระยะห่างระหว่างแท่งรับน้ำหนัก:30 มม.
• ระยะห่างระหว่างถนนบิด:100 มม.
• ช่วงคานรับน้ำหนัก:1600 มม.
• ความกว้าง:995 มม.
• การเคลือบพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน

ตะแกรงเหล็กชุบสังกะสี ASTM A36 ชนิดเปิด

• วัสดุ:ASTM A36 ตะแกรงเหล็กชุบสังกะสีแบบเปิด ขนาด 25 × 5 มม. ระยะห่างระหว่างแท่งรับน้ำหนัก 30 มม.
• พร้อมแถบกันลื่น (เส้นผ่านศูนย์กลาง 9.5 มม.) ที่แรงกด 100 มม. ในรูปแบบสี่เหลี่ยมผืนผ้า

ตะแกรงเหล็กชุบสังกะสีแบบจุ่มร้อน ST37

• ระยะพิทช์ของแท่งลูกปืน:34 มม.
• ระยะพิทช์ของคานขวาง:34 มม.
• ความหนาของคานขวาง:5 มม.
• ความหนาของแท่งลูกปืน:4 มม.
• ความสูง:50 มม.
• แผงตะแกรง ขนาด 6000 มม. × 1000 มม.

ตะแกรงเหล็กอาบสังกะสี ผิวกันลื่น (anti-skid)

• วัสดุเหล็กกล้าคาร์บอน มาตรฐานวัสดุ ASTM A 1011 CS Type B.
• ขนาดแผ่น (สูง × หนา) 1-1/4 × 3/16 นิ้ว
• ขนาดตะแกรง (กว้าง × ยาว) 36 × 120 นิ้ว
• แผ่นแยกระหว่างท่อ 1-3/16 นิ้ว
• ระยะห่างระหว่างแท่ง 4 นิ้ว เส้นผ่านศูนย์กลางแท่ง 1/4 นิ้ว
• เคลือบผิวด้วยสังกะสี ASTM A123 605gm/m²-

ตะแกรง พื้นผิวเรียบ วัสดุเหล็กกล้าคาร์บอน

• มาตรฐานวัสดุ ASTM A 1011 CS ชนิด B.
• มาตรฐานการผลิต ANSI/NAA MM MBG-531.
• ขนาดแผ่น (สูง × หนา) 1 × 3/16 นิ้ว
• ขนาดตะแกรง (กว้าง × ยาว) 24 × 120 นิ้ว
• แผ่นแยกระหว่างท่อ 1-3/16 นิ้ว
• ระยะห่างระหว่างแท่ง 4 นิ้ว เส้นผ่านศูนย์กลางแท่ง 1/4 นิ้ว
• เคลือบผิวด้วยสังกะสี ASTM A 123 605 กรัม/ม.²-

ตะแกรง วัสดุเหล็กตะแกรง ชนิดพาโนรามิค ลายฟันเลื่อย

• ขนาดแผ่น (สูง × หนา) 25 × 3 มม.
• ขนาดตะแกรง (กว้าง × ยาว) 170 × 247.5 ซม.
• แผ่นแยกระหว่างคาน 60 มม., แผ่นแยกระหว่างคาน 130 มม.
• เคลือบผิวด้วยสังกะสี

ตะแกรงเหล็กอาบสังกะสี - เหล็กกล้าคาร์บอน ASTM A36

• วัสดุ:เหล็กกล้าคาร์บอน ASTM A36
• การเคลือบผิว:ชุบสังกะสี
• ความกว้างแนวนอน:1,020 มม.
• ความยาวลองจิจูด:6000 มม.
• ความสูง:20 มม.
• ความหนา:3 มม.
• ระยะห่างของแท่งแนวตั้ง:30 มม.
• การกำหนดจังหวะของคานขวาง:60 มม.
• เส้นผ่านศูนย์กลางแท่งบิด:6 มม.

ตะแกรงสังกะสีแบบจุ่มร้อน Q235B ขนาดตาข่าย 30 × 100 มม.

• วัสดุ:Q235 ข.
• ตาข่าย:30 × 100 มม.
• แท่งรับน้ำหนัก:30 × 5.

ตะแกรงสังกะสีเกรดหนัก - ตาข่ายขนาด 41 × 100 มม.

• ตะแกรงชุบสังกะสีแบบจุ่มร้อน เกรดหนัก
• แกนรับน้ำหนัก 30 × 5 มม.
• เหล็กเส้นสี่เหลี่ยมบิดเกลียว ขนาด 6 มม.
• ตาข่าย:41 × 100 มม.
• ขนาดแผง:1ม. × 6ม.
• วัสดุ:A36/S 275 จูเนียร์.
• HDG ตาม BS729 หรือ BS EN 1461

ตะแกรงสังกะสีแบบจุ่มร้อน เกรดหนัก - ตาข่าย 30 × 50 มม.

• แกนรับน้ำหนัก 30 × 5 มม.
• เหล็กเส้นสี่เหลี่ยมบิดเกลียว ขนาด 6 มม.
• ตาข่าย:30 × 50 มม.
• ขนาดแผง:1ม. × 6ม.
• วัสดุ:A36/S 275 จูเนียร์.
• HDG ตาม BS729 หรือ BS EN 1461

ตะแกรงเคลือบสังกะสี ขนาดตาข่าย 41 × 100 มม.

• ขนาด:6000 มม. × 1000 มม.
• เฟรมบาร์:30 × 3 มม.
• แท่งรับน้ำหนัก:3 × 3มม. C/C 41มม.
• คานขวาง:เกลียว SQ ขนาด 6 มม. C/C 100
• เสร็จ:การชุบสังกะสีแบบจุ่มร้อน

ตะแกรงเหล็ก HDG

• แบบ G35 × 3/40/50 ขนาด 5800 × 1003 แบบปลายปิด.
• แบบ G35 × 3/30/40 ขนาด 5800 × 1003 แบบปลายปิด.

ตะแกรงเหล็กอ่อนชุบสังกะสีแบบจุ่มร้อน ASTMA123

• ความยาว = 6000 มม.
• ความกว้าง = 1000 มม.
• แกนลูกปืน = 25มม. × 3มม.
• แกนขวาง = แกนบิด ขนาด 5-6 มม.
• ระยะพิทช์ของตลับลูกปืน = 60 มม. (จากกึ่งกลางถึงกึ่งกลาง)
• ระยะห่างระหว่างคานขวาง = 100 มม. (จากกึ่งกลางถึงกึ่งกลาง)
• พื้นผิวไม่มีหยัก เหล็กอ่อน JISG3101 ขัดเงาด้วยสังกะสีแบบจุ่มร้อน ASTMA123

ตะแกรง HDG MS: ยาว 2,000 มม. × กว้าง 500 มม.

• บาร์หลัก:MS Flat – 40 × 5 มม.
• คานขวาง:MS Flat – 25 × 5 มม.
• ระยะห่างระหว่างแท่งหลัก – 30 มม. c/c
• ระยะห่างระหว่างคานขวาง – 100 มม. c/c.
• วัสดุเหล็กทั้งหมดจะต้องได้รับการรับรองตามมาตรฐาน A36

ข้อมูลจำเพาะการผลิต:
