รายละเอียดสินค้า:
การชำระเงิน:
|
| องค์ประกอบทางเคมี: | Fe, C, Si, Mn, S, P | สะสมหรือไม่: | ไม่ใช่โลหะผสม |
|---|---|---|---|
| ความสามารถในการแก้ไขโครงการ: | การออกแบบกราฟิก การออกแบบโมเดล 3 มิติ โซลูชันทั้งหมดสำหรับโครงการ | การใช้งาน: | วิลล่า |
| การบํารุงผิว: | ชุบสังกะสีแบบจุ่มร้อน ทาสี หรือไม่ผ่านกรรมวิธี | ความยาวตะแกรง: | 1000 มม |
| ความกว้างของตะแกรง: | 800มม | ตลับลูกปืน กว้าง x หนา: | 25x3mm |
| แบริ่งบาร์รูปร่าง: | ตะแกรงเหล็กฉีกแบบธรรมดา ฟันปลา I แบบตะแกรง | รูปทรงครอสบาร์: | รูปร่างกลมบิดเป็นแท่ง |
| ขนาดตาข่าย: | 30x100mm | ||
| เน้น: | ผนังเหล็กสําหรับพื้นทางเดิน,เครื่องปรับรัดเครือเหล็กพิเศษ,เครื่องปั่นเครือเหล็ก |
||

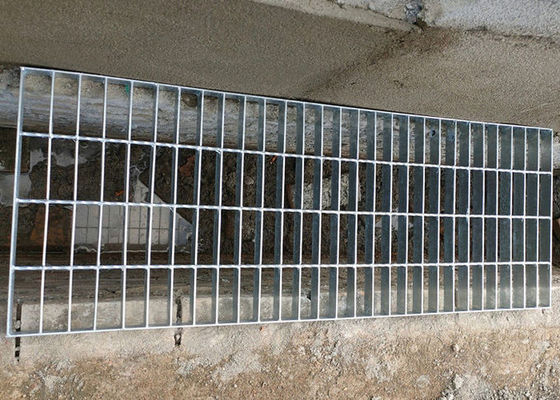

วัสดุก่อสร้าง ตะแกรงสแตนเลสชุบสังกะสีแบบจุ่มร้อนสำหรับงานหนักสำหรับร่องระบายน้ำ/ฝาปิดท่อระบายน้ำ

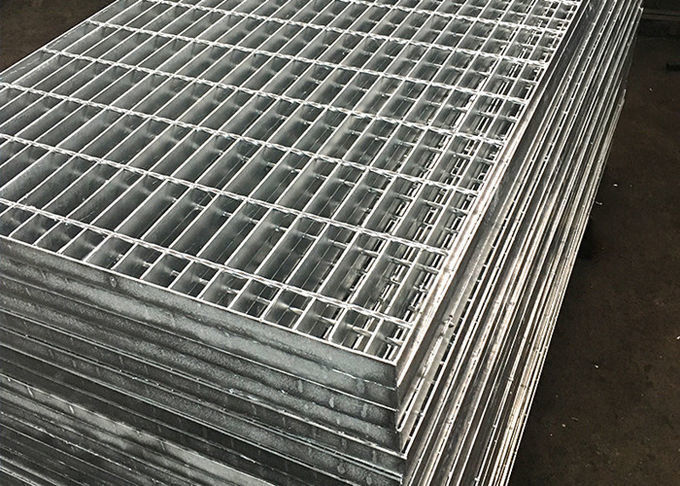

ตะแกรงเหล็กเส้นหรือเรียกอีกอย่างว่าตะแกรงเหล็ก ตะแกรงเหล็กประกอบด้วยเหล็กเส้นขนานที่เชื่อมเข้าด้วยกันด้วยเหล็กเส้นตั้งฉาก เหล็กเส้นส่วนใหญ่เชื่อมกันด้วยการเชื่อมด้วยแรงดันของเครื่องจักรหรือการเชื่อมด้วยมือแล้วแต่กรณี อย่างไรก็ตาม ยังมีวิธีอื่นๆ ในการเชื่อมเหล็กเส้นเข้าด้วยกัน ทางเลือกอื่นๆ ได้แก่ การรีเวต การตีเกลียว (การรีด) และการกดล็อค วิธีการเชื่อมที่ประหยัดที่สุดนั้นขึ้นอยู่กับวัสดุที่ใช้และความหนาของเหล็กเส้น ตะแกรงเหล็กเส้นมักทำจากเหล็กกล้าคาร์บอนหรือสเตนเลส มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูงมากและมีพื้นที่เปิดโล่งมาก ทำให้เป็นตัวเลือกที่ใช้กันอย่างแพร่หลายสำหรับพื้นอุตสาหกรรม อย่างไรก็ตาม เหล็กเส้นยังใช้สำหรับสิ่งต่างๆ เช่น ทางหนีไฟ ท่อระบายน้ำบนถนน และสะพานอีกด้วย
ที่ Tec-Sieve เราผลิตทั้งแผงตะแกรงเหล็กเชื่อมแบบกดและแผงตะแกรงเหล็กล็อคแบบกด แผงตะแกรงเหล็กเชื่อมแบบกดของเราเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่ รวมถึงแต่ไม่จำกัดเพียงอุตสาหกรรมน้ำมันและก๊าซ อุตสาหกรรมปิโตรเคมี อุตสาหกรรมเหมืองแร่ และโรงไฟฟ้า ดังนั้นตอนนี้ เราจึงมุ่งเน้นไปที่แผงตะแกรงเหล็กเชื่อมแบบกดของเราในส่วนต่อไปนี้

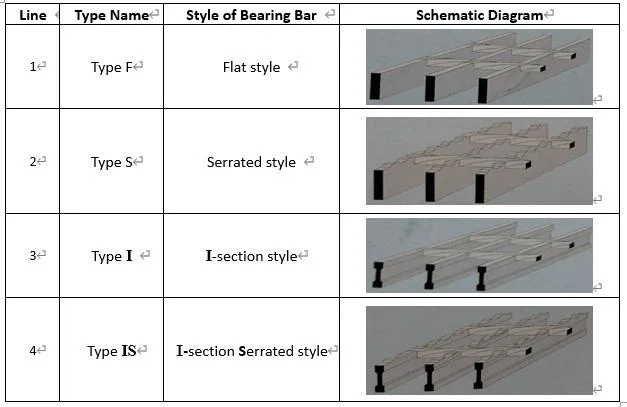

1. ประเภทของแผงตะแกรงเหล็กเชื่อมแบบกดตามรูปแบบของแท่งรับน้ำหนัก
หมายเหตุ: ที่ Tec-Sieve นอกเหนือจากเหล็กเส้นสี่เหลี่ยมบิดเย็นแล้ว เหล็กเส้นกลม หรือเหล็กเส้นมีซี่โครงยังมีจำหน่ายตามคำขออีกด้วย
2. ขนาดของแท่งลูกปืนและแท่งขวาง
| ขนาดที่กำหนดและความคลาดเคลื่อนที่อนุญาตของแท่งลูกปืน | ขนาดของไม้กางเขน | ||
| ขนาดที่กำหนด (มม.) | ค่าความคลาดเคลื่อนที่ยอมรับได้ (มม.) (อ้างอิง YB/T4001.1-2007) |
พื้นที่หน้าตัด (มม.2) | |
| ความหนา | 3-10 | +0.2/-0.4 | 20 |
| ความลึก | 10-50 | +0.3/-0.9 | 32 |
| >50-75 | +0.4/-1.2 | 40 | |
| >75-100 | +0.7/-1.7 | ||
| รหัสสเปค (เวอร์ชั่นย่อ) |
ขนาดของแท่งลูกปืน | แท่งแบริ่ง ระยะห่าง (มม.) |
คานขวาง ระยะห่าง (มม.) |
น้ำหนักโดยประมาณ (กก./ตรม.) |
|
| ความลึก (มม.) | ความหนา (มม.) | ||||
| จี655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
| จี655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
| จี605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
| จี605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
| จี555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
| จี555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
| จี505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
| จี505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
| จี455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
| จี455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
| จี405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
| จี405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
| จี403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
| จี403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
| จี355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
| จี355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
| G35315/100 | 35 | 3 | 15 | 100 | 66.60 |
| จี353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
| จี325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
| จี325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
| จี323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| จี323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
| จี255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
| จี255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
| จี253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
| จี253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
| จี205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
| จี205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
| จี203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| จี203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
| จี605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
| จี605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
| จี555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
| จี555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
| จี505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| จี505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
| จี503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
| จี503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
| จี455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
| จี455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
| จี405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
| จี405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
| จี403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| จี403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
| จี355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
| จี355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
| จี353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
| จี353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
| จี325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
| จี325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
| จี323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
| จี323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
| จี255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| จี255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| จี253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
| จี253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
| จี205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| จี205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
| จี203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| จี203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| จี655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
| จี655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
| จี605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
| จี605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
| จี555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
| จี555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
| จี505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
| จี505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
| จี503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
| จี503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
| จี455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
| จี455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
| จี405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
| จี405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
| จี403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
| จี403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
| จี355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
| จี355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
| จี353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
| จี353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
| จี325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
| จี325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
| จี323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
| จี323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
| จี255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
| จี255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
| จี253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| จี253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| จี205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
| จี205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
| จี203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
| จี203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
| จี655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
| จี655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
| จี605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
| จี605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
| จี555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| จี555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
| จี505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
| จี505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
| จี503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
| จี503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
| จี455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
| จี455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
| จี405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
| จี405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
| จี403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| จี403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| จี355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
| จี355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
| จี353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
| จี353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
| จี325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
| จี325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
| จี323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
| จี323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
| จี255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| จี255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| จี253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| จี253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| จี205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| จี205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| จี203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
| จี203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
| จี655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
| จี555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
| จี505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
| จี455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
| จี405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| จี403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
| จี325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
| จี323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
| จี255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| จี253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
| จี205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| รหัสสเปค (เวอร์ชั่นย่อ) |
ขนาดของแท่งลูกปืน | แท่งแบริ่ง ระยะห่าง (มม.) |
คานขวาง ระยะห่าง (มม.) |
น้ำหนักโดยประมาณ (กก./ตรม.) |
|
| ความลึก (มม.) | ความหนา (มม.) | ||||
| จี10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
| จี1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
| จี908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
| จี808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
| จี 758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
| จี 756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
| จี 756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| จี 706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
| จี 706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
| รหัสสเปค (เวอร์ชั่นย่อ) |
ขนาดของตลับลูกปืน I-Bar (มม.) | ไอ บาร์ ระยะห่าง (มม.) |
คานขวาง ระยะห่าง (มม.) |
น้ำหนักโดยประมาณ (กก./ตรม.) |
|||
| ไอ บาร์ ความสูง (ความกว้าง) |
ความหนาของหน้าแปลน | ความหนาของด้านข้าง | ความกว้างหน้าแปลน | ||||
| G757/30/50พีดับเบิลยูไอ | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
| G757/30/100พีดับเบิลยูไอ | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
| G657/30/50พีดับเบิลยูไอ | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| G657/30/100พีดับเบิลยูไอ | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
| G607/30/50พีดับบลิวไอ | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
| G607/30/100พีดับเบิลยูไอ | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
| G557/30/50พีดับบลิวไอ | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
| G557/30/100พีดับเบิลยูไอ | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
| G507/30/50พีดับบลิวไอ | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
| G507/30/100พีดับบลิวไอ | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
| G505/30/50พีดับบลิวไอ | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
| G505/30/100พีดับบลิวไอ | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
| G445/30/50พีดับบลิวไอ | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
| G445/30/100พีดับเบิลยูไอ | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
| G385/30/50พีดับบลิวไอ | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
| G385/30/100พีดับเบิลยูไอ | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
| G325/30/50พีดับบลิวไอ | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
| G325/30/100พีดับบลิวไอ | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
| G255/30/50พีดับบลิวไอ | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
| G255/30/100พีดับบลิวไอ | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
| G757/40/50พีดับบลิวไอ | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
| G757/40/100พีดับเบิลยูไอ | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
| จี657/40/50พีดับบลิวไอ | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
| G657/40/100พีดับเบิลยูไอ | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
| G607/40/50พีดับบลิวไอ | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
| G607/40/100พีดับบลิวไอ | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
| G557/40/50พีดับบลิวไอ | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
| G557/40/100พีดับเบิลยูไอ | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
| G507/40/50พีดับบลิวไอ | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
| G507/40/100พีดับบลิวไอ | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
| G505/40/50พีดับบลิวไอ | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
| G505/40/100พีดับบลิวไอ | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
| G445/40/50พีดับบลิวไอ | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
| G445/40/100พีดับบลิวไอ | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
| G385/40/50พีดับบลิวไอ | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
| G385/40/100พีดับบลิวไอ | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| จี325/40/50พีดับบลิวไอ | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| G325/40/100พีดับบลิวไอ | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| G255/40/50พีดับบลิวไอ | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
| G255/40/100พีดับบลิวไอ | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
การประยุกต์ใช้ตะแกรงเหล็กปูพื้น
1) สามารถนำมาใช้ในงานก่อสร้างในเมืองเพื่อปิดร่องระบายน้ำและทำให้พื้นดินแห้ง
2) ตะแกรงเหล็กหยักจะใช้ในท่าเรือ ที่จอดรถ พื้นที่เกษตรกรรม และสถานที่อื่นๆ เพื่อเป็นทางเดินสำหรับคนเดินเท้าและยานพาหนะเข้าและผ่านไป
3) ตะแกรงเชื่อมโลหะจะนำไปใช้กับแท่นอุตสาหกรรม โรงไฟฟ้า อุตสาหกรรมบำบัดน้ำ แท่นหอคอย ฯลฯ
4) ตะแกรงเหล็กหยักสามารถใช้เป็นราวกั้นสวน วิลล่า ระเบียง ทางหลวง ฯลฯ ได้
