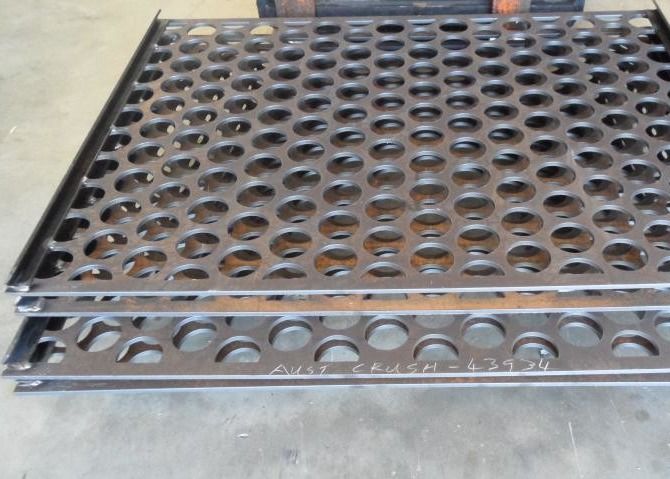

ความแข็งแรง NM เหล็ก โลหะ การกรองแผ่นเจาะ

เครื่องเจาะแผ่น Meshเป็นวัสดุสกรีนหลักในหินบด.ยังใช้สําหรับการสกรีน scalping. พวกเขาจะทนการสกรีนที่หยาบและหนักและดังนั้นยาวนานกว่าการสกรีนอื่น ๆ ส่วนใหญ่สินค้าที่ต้องการสิ่งแวดล้อม.

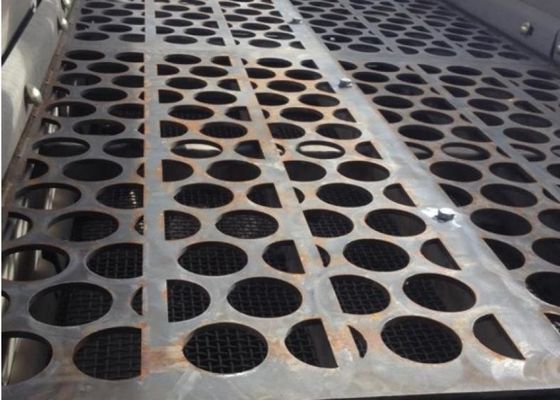

1ผนังสั่นสะเทือนกระเจาะ - มาตรฐาน
ปริมาณ - ระบุจํานวนของแผ่นจอ perforated ของความหนา, ความกว้าง, ความยาว, การเจาะและแท่งเดียวกัน

2.ความหนา - ระบุในนิ้วหรือจํานวนการวัด

● 1. สแตนเลส - ใช้ ตาราง Std. Ga. ของ สหรัฐ

● 2. สแตนเลส - ใช้ ตาราง สแตนเลส กา.

● 3. โมเนล - ใช้ ตาราง สต.

● 4. ทองแดง, ทองแดง, โลหะ Muntz และอลูมิเนียม - ใช้ B&S Ga. โต๊ะ

3.ประเภทโลหะ - ระบุประเภทโลหะที่ต้องการ.แผ่นเหล็ก: ใช้ความร้อนอย่างน้อย 0.20 C และอย่างน้อย 0.40 Mn.แผ่นเหล็กทนต่อการบด (AR); ขั้นต่ํา 0.35 C และ 1.20 Mn

4ความกว้าง - "ความกว้าง" คือมิติที่เหลี่ยมตรงกับการไหลของวัสดุ กําหนดความกว้างโดยรวม หากจําเป็นต้องมีลวดลวดลวดลอย กําหนด: "ความกว้าง (วัดภายนอกลวดลอยลวดลอยลอย)" ความอดทนของความกว้าง: บวก 0 นิ้ว ลบ 1/4 นิ้ว

5. ความยาว - "ความยาว" คือมิติของแผ่นจอ perforated ที่เป็นขนานกับการไหลของวัสดุที่กําลังจอ. กําหนดความยาวทั้งหมด. ความพอเพียงของความยาวจอ:บวก 0 นิ้ว ลบ 1/4 นิ้ว.

6ขนาดและรูปร่างของเจาะ - คลิกที่นี่สําหรับเจาะที่มีอยู่

7การจัดเรียงของการเจาะ - การจัดเรียงระดับ (รูปแบบ 600) เป็นมาตรฐาน การเจาะโดยปกติจะระดับไปตามทิศทางของการไหลของวัสดุที่ถูกกรอง

8. สตาร์ - "สตาร์" คือโลหะระหว่างการเจาะ และวัดที่จุดที่เจาะใกล้เคียงกันมากที่สุด กําหนดความกว้างของสตาร์

9. วิธีการแนบแผ่นจอ perforated กับจอสั่น:

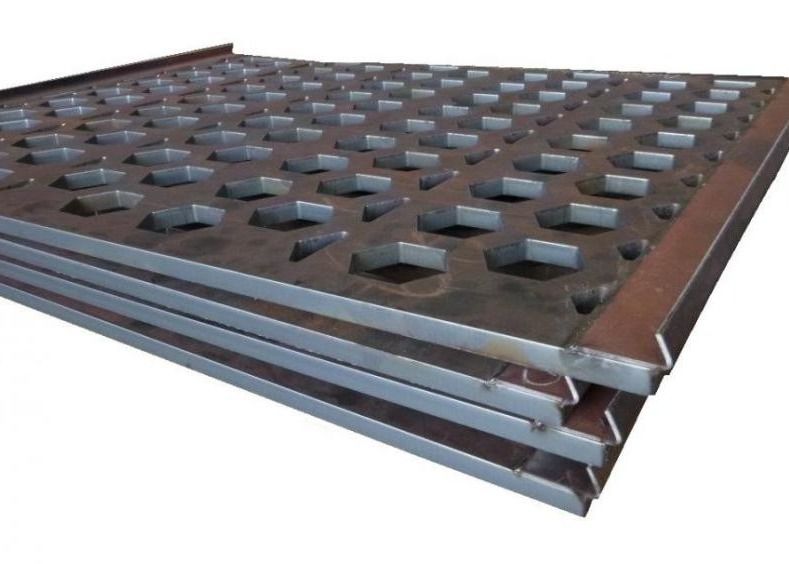

● 1. แฟลนเกอร์โฮค - สําหรับจอสั่นแบบ "ความยืดหยุ่น" แบบมาตรฐาน กําหนด "แฟลนเกอร์โฮค" (คลิกที่นี่)

● 2. bolted ไปยังกรอบของสกรีนสั่น - ถ้า

● 3. ป้ายจอ perforated จะ bolted, ส่งแผนที่แสดงตําแหน่ง, ขนาดและประเภทของหลุม bolt.

● 4. ยังระบุความกว้างของขอบว่างบนด้านและปลายของแผ่นจอ perforated

10. Crowned Screens - หากแผ่นจอจะ "มงกุฎ" ระบุปริมาณมงกุฎที่วัดในเส้นกลางรางวัลมาตรฐานสําหรับหน้าจอหนา 1/16 นิ้ว และหนักกว่าจะจัดสรรดังต่อไปนี้: สําหรับหน้าจอสั่นสะเทือนขนาด 3' หรือ 4' กรุ๊น -1/2" สําหรับหน้าจอสั่นสะเทือนขนาด 5' กรุ๊น -3/4" สําหรับหน้าจอสั่นสะเทือนขนาด 6' กรุ๊น -1" กรุ๊น

11ข้อมูลอื่นๆ:

● 1. สําหรับการเจาะรู - ระบุว่าขนาดยาวของช่องตรงกับความกว้างหรือความยาวของแผ่นจอเจาะรูหรือไม่

● 2. กําหนดให้ชัดเจนว่า ถ้าแผ่นจอจะ "กระจาย" เพื่อกระจายหรือช้าการไหลของวัสดุ

● 3. สําหรับหน้าจอที่ต้องการ "สลิดบาร์" เพื่อล้างศีรษะจากวัสดุขนาดใหญ่ กําหนดขนาดและสถานที่ของบาร์ รวมถึงการทํา, รุ่นและขนาดของเครื่องสั่น

12. Clamp Bar (Skirt Boards) - สามารถนําเสนอเป็นรายการมาตรฐานหรือตามความต้องการของคุณด้วยหรือไม่มีรูกลมหรือสี่เหลี่ยม

วัสดุ

เราสามารถนําเสนอหลากหลายแผ่น perforated ทั้ง perforated หรือโปรไฟล์พลาสมาในเหล็กอ่อนและเหล็กไร้ขัด

ประเภทขอบ:

โลหะอ่อนที่พับ 45/60 องศา หรือ โลหะไร้ขัด

สกรีนหมุนกระเจาะ - มาตรฐาน
จํานวน - ระบุจํานวนส่วนของจอที่ต้องการ (ดูภาพด้านบน)

ความหนา - ระบุในนิ้วหรือจํานวนการวัด

เหล็ก - สหรัฐ Std. Ga. ตารางแก้ไข 11/42.

โมเนล - U.S. Std. Ga. ตาราง

สแตนเลสสแตนเลส - U.S. Std. Ga. โต๊ะ

ทองแดง, แมนท์ซ์, อลูมิเนียม - B&S Ga.

ประเภทโลหะ - ระบุประเภทโลหะที่ต้องการ แผ่นเหล็ก: ใช้ความร้อนอย่างน้อย 0.20 C และอย่างน้อย 0.40 Mn แผ่นเหล็กที่ทนต่อการบด (AR): ขั้นต่ํา 0.35 C และ 1.20 Mn

กว้าง - ระบุกว้างภายนอกที่แม่นยําหรือกว้างภายในที่แม่นยําของส่วน Screen perforated ในนิ้ว

ความยาว - กําหนดความยาวของส่วนของจอ (ดูภาพด้านบน) ความอนุญาตของความยาวของจอ: บวก 0" ลบ 1/4"

ขนาดและรูปร่างของเจาะ - ดูหน้า 4 สําหรับเจาะที่มีอยู่

การจัดเรียงการเจาะ - การจัดเรียงแบบเรียงลําดับ (แบบ 600) เป็นมาตรฐานสําหรับแผ่นจอเจาะเมื่อใช้กับจอหมุน

สตาร์ - "สตาร์" คือโลหะระหว่างการเจาะ และวัดที่จุดที่เจาะใกล้ที่สุด กําหนดความกว้างของสตาร์

ภาค - กําหนดจํานวนภาคในแต่ละภาค (ดูภาพด้านบน)

วิธีการประกอบส่วนของแผ่นจอ perforated เพื่อทําส่วนและ/หรือกระบอก

สายท้าย - ไม่ติด

คลิมป์แบบมาตรฐาน

คันท้าย - สายรัดแบบมาตรฐาน

ส้นกระดูก - ส้นกระดูก STD ขนาด 11/2 "ถึง 2" (ขั้นต่ํา 11/2")

ข้อมูลอื่น ๆ - หากต้องการรูพูลสําหรับการติดตั้งกับกรอบหรือขอบเฉพาะ รายงานภาพลวดลาย

หากต้องการ perforations สล็อตและการจัดลําดับของสล็อตสําคัญระบุว่ามิติยาวของช่องตรงขนานกับความยาวของส่วนหน้าจอหรือขนานกับวงกลมของส่วนหน้าจอ.
