รูพรุนสแตนเลส 316L แผ่นโซ่สายพานลำเลียงโลหะตาข่าย

รายละเอียดของสายพานขนย้ายแผ่นโลหะ

• วัสดุเหล็กคาร์บอน SS 201, SS 304, SS 316
• ความหนาของแผ่น:0.8 มิลลิเมตร 1 มิลลิเมตร 1.2 มิลลิเมตร 1.5 มิลลิเมตร 2 มิลลิเมตร 2.5 มิลลิเมตร 3 มิลลิเมตร
• กว้างสตาร์คการเชื่อมต่อ:5 มิลลิเมตร, 6 มิลลิเมตร, 8 มิลลิเมตร, 10 มิลลิเมตร, 12 มิลลิเมตร
• สูงไม้:19.05 มิลลิเมตร, 25.4 มิลลิเมตร, 31.75 มิลลิเมตร, 38.1 มิลลิเมตร, 50.8 มิลลิเมตร, 76.2 มิลลิเมตร
• ความกว้างของแผ่นโซ่:200 มิลลิเมตร ถึง 4,000 มิลลิเมตร
• ความยาวของเข็มขัด:เป็นส่วนตัว
• การรักษาผิว:หมักหมักร้อน, ดํา

ข้อดีของสินค้า

สายขนส่งแผ่น perforated steel

1.การก่อสร้าง Mesh เปิดสําหรับการระบายน้ําเร็วและการไหลเวียนอากาศอิสระ

2.พื้นที่บรรทุกเรียบ

3ทําความสะอาดง่าย

สายขนส่งแผ่น perforated

แผ่น perforated ได้รวมกันกับแผ่นโซ่ perforated ต่อเนื่อง, หลุมบนพื้นผิวที่ให้ผลประกอบการ dissipation ความร้อนที่ดีเยี่ยมสําหรับการขนส่งสินค้า, เช่นเบสกิต,ขนมและผลิตภัณฑ์ร้อนอื่น ๆการเจาะให้ช่องในเข็มขัดแตกต่างกันจากศูนย์ไปยังใหญ่มาก

ผนังขนส่งแผ่น perforated สามารถทําเป็นรูปแบบที่แตกต่างกัน คุณสามารถเลือกรูปแบบที่เหมาะสมที่จะเหมาะสมกับการใช้งานของคุณและรายละเอียดการใช้งานเงื่อนไขช่องเปิดของรู perforated สามารถปรับเปลี่ยนตามความต้องการของคุณ.

คอนเว็กซ์โซ่แผ่นคอนเวียร์เบิร์ท

พื้นผิวแผ่นโซ่ถูกผลิตเป็นหลายรูปทรงลูกกลมที่ยกขึ้นในขนาดต่าง ๆด้านบนที่ยกขึ้นหรือคอนเว็กซ์ให้ผลงานที่ดี anti-สลิป เพื่อป้องกันการนําส่งผลิตภัณฑ์จากตกลงพื้นพล็อตโซ่ขนาบสามารถเพิ่มด้วยบัฟเฟลข้ามและปลาตีกด้านสําหรับการเรียงลําดับและป้องกัน

1) เครื่องจักรอาหารแข็ง

2) เครื่องบําบัดความร้อน

3) เครื่องจักรอาหารกระป๋อง

4) เครื่องจักรกลแก้ว

5) เครื่องจักรอาหารทางทะเล

6) เครื่องจักรกลเคมี
7) เครื่องจักรกลทําโลหะแป้ง

8) เครื่องขนส่งทั่วไป

9) เครื่องแห้งต่อเนื่อง

10) เครื่องขนส่งพิเศษ

วัสดุสายพานขนส่ง	สายเหล็กไร้ขัด
สายขนส่งโซ่เหล็กไร้ขัด สต๊อปปิช ((มม)	5 6 7 7 10 13 15 15 18 20 20 19
กว้างของสาย ((มม)	1 1 1 1 2 2 3 3 3 2 3 5 5
ประเภทของขอบวงจร	ขอบวงจรเดียวและวงจรคู่
สปีราล Pitch ((mm)	30 30 30 30 30 30 30 40 50 60 100 130 150 300
ความกว้างโดยรวม ((mm)	300-4200

สายขนส่งแผ่นโซ่โลหะ

สายขนส่งสายพานรู perforated

สายขนส่งสายพานรู perforated

SPROCKET 32B-1 Z10

เชือกม้วน - ANSI, BS/DN, Anti-corrosive และประเภทการติดต่อ
เชือกม้วนเป็นส่วนประกอบและอุปกรณ์เสริมที่สําคัญในระบบสายพานขนส่งทั้งหมดพวกเขาถูกนําไปใช้ร่วมกันกับล้อ sprockets เป็นระบบขับเคลื่อนเพื่อให้แน่ใจว่าการส่งที่มั่นคงและเรียบร้อยและการส่งเราสามารถจําหน่ายทุกชนิดของโซ่ม้วนสําหรับคุณ เพียงแค่อ้างอิงการนําเสนอต่อไปนี้และตัดสินใจที่เหมาะสมสําหรับคุณ สําหรับรายละเอียดรายละเอียดคุณสามารถได้รับมันได้ใน 3 วิธี:

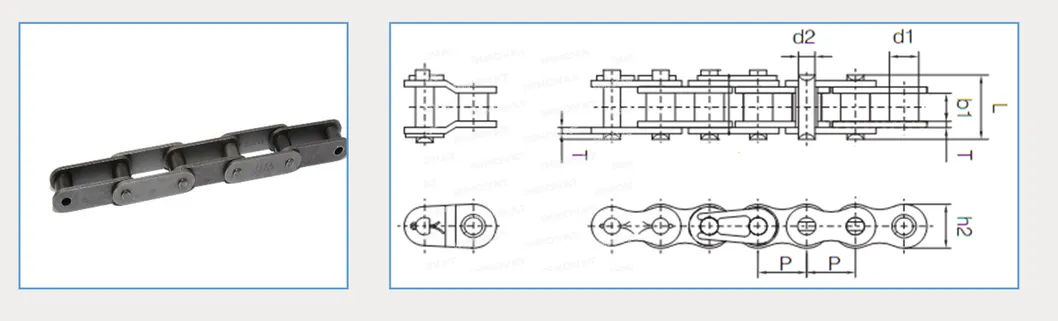

หม้อม้วนมาตรฐาน ANSI เป็นหม้อส่งพลังงานที่ใช้กันมากที่สุดในสหรัฐต้นโซ่ Nitro ANSI ถูกสร้างขึ้นเพื่อจัดการกับการใช้งานที่หลากหลายในหลายสาขาอุตสาหกรรมมาตรฐานคุณภาพที่เข้มงวด รับประกันว่าทุกโซ่จะยึดถือความต้องการของเราอย่างต่อเนื่อง สําหรับความแข็งแรงและความน่าเชื่อถือวงโซ่ ANSI มาในตัวเลือกหลายอย่างรวมถึงหลายสายสําหรับการใช้งานที่มีความต้องการม้าสูงกว่า.

เลขโซ่	ปิช	ความกว้างภายใน	กว้างของม้วน	ความกว้างโดยรวม	กว้างของปิน	ความสูงของแผ่น	ความหนาของแผ่น
#	P	b1	d1	L	d2	h2	T
25-1*	1/4	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40-1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41-1	1/2	1/4	0.306	0.541	0.141	0.390	0.050
50 ต่อ 1	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60-1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80-1	1	5/8	0.625	1.287	0.312	0.949	0.125
100-1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120-1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160-1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180-1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200-1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

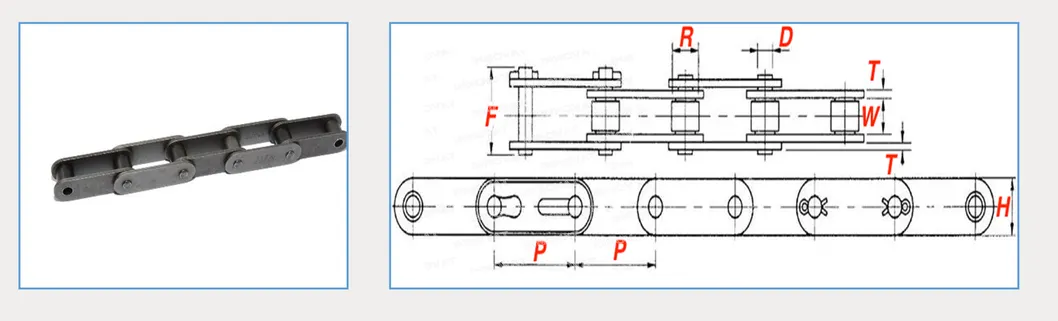

รวมสานที่ยาวถึงสองเท่าของโซ่ม้วนมาตรฐานโซ่ม้วนนี้ถูกกําหนดไว้สําหรับการขับรถยาว, การใช้งานความเร็วต่ําถึงปานกลาง, และใช้สปิ๊กเกตที่มีฟันอย่างน้อย 24 ฟัน.พวกเขาได้รับการผลิตด้วยแผ่นด้านหนาเพื่อรับมือภาระการทํางานที่สูงกว่าโซ่มาตรฐานด้วยแผ่นข้างที่แข็งแกร่งกว่า เชือกม้วนหนักจะรักษาความแข็งแกร่งและความมั่นคงของพวกเขาตลอดระยะเวลาที่ยาวนาน

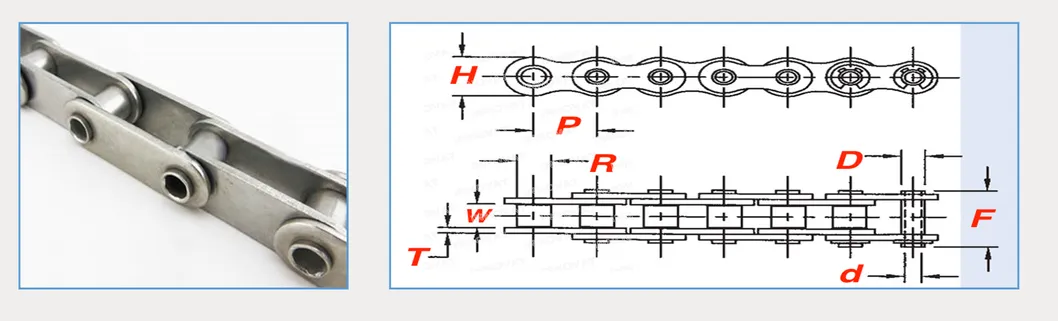

เชือกม้วนกระบอกขุมเป็นสิ่งที่เหมือนกันกับเชือกม้วนมาตรฐาน เพียงแค่มี "กระบอกขุม"แต่มันยังให้คุณสามารถวางสปินขยายผ่านโซ่สําหรับการส่งผลิตภัณฑ์การใช้งานมากมายประกอบด้วย; โรงเบเกอรี่, เครื่องขนส่งอากาศ, ลิฟท์, ไก่, การเกษตร, และการใช้งานอื่น ๆ มากมาย

ขนาด	สูง (P)	(W)	(R)	(D)	(d)	ความยาวของสกัดรู	(F)	(H)	(T)	น้ําหนัก
40 HP	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472"	0.059"	0.35 ปอนด์ / FT
50 HP	0.625"	0.375"	0.400"	0.283"	0.202"	0.854"	0.854"	0.591"	0.079"	0.58 ปอนด์ / FT
60 HP	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094"	0.81 ปอนด์ / FT
80 HP	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 ปอนด์ / FT

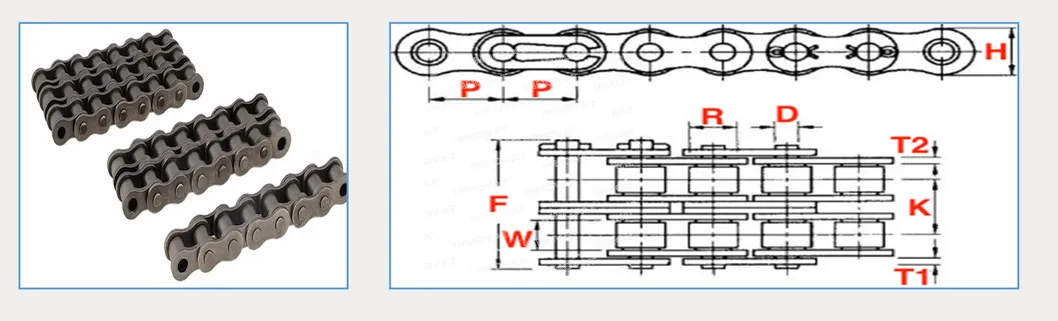

เชือกม้วนหลายเส้นถูกออกแบบให้มีจํานวนตัวยืนหลายตัวที่แข็งแกร่งกว่า ANSI หรือเทียบเท่าเมทริกตัวอย่างคือ # 80-2 เชือกม้วนคู่คือ "สองเท่า" ความแข็งแรงเป็น ANSI 80-1 เชือกเดียว.โซ่ม้วนหลายสายของเราแน่นอนที่จะประทับใจ ด้วยความแข็งแรงและปัจจัยการทํางานชั้นนําในอุตสาหกรรมจําหน่ายถึงสิบสอง (-12) เชือกม้วนเส้น เราแน่ใจว่ามีหลายเชือกม้วนเส้นสําหรับการใช้งานของคุณนอกจากนี้ เรายังจําหน่ายโซ่ม้วนหลายเส้นที่ทนทานต่อการกัดสนิม เช่น สแตนเลส, นิเคิล และเคลือบ รวมถึงสเปร็อคต์โซ่หลายเส้น

ขนาด

สูง (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

น้ําหนัก (LBS/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

--

--

0.197"

0.154

05B-2

0.315"

0.222"

0.118"

0.197"

0.091"

0.571"

--

--

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051"

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904"

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

--

--

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701"

5.102"

--

--

1.662"

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901"

6.358"

--

--

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

--

--

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

--

--

3.063"

46.765
